產品概述
接受來自WAVE-R/WAVE-C型號BRT,9025相機等車流量信息，并將其轉換為對應的端口開關量給信號機使用。
功能特性：
? 支持 10/100M 自適應網口，網絡參數可通過軟件設置及獲取； l l
? 支持 32 路報警開關量（有極性）輸出（常開），并支持軟件直接控制其輸出端口的開關狀態；
? 支持網口及232串口方式的參數配置及獲取； l
? 支持配置參數掉電保護； l
? 支持BRT協議（RS485通訊口）及海康CD9025相機協議，當二者共用時1～１６路開關量分配給海康CD9025相機，17～32分配給BRT；
? 支持8路BRT,每路報警開關量最多可對應240張BRT射頻卡；
? 支持8路WAVE-R/WAVE-C型號BRT,每路報警開關量最多可對應240張BRT射頻卡；
? 支持車流量統計及查詢；
? 支持車流量統計信息上報服務器；
技術參數：
型號 | PLTDS-32 |
尺寸 | 415(mm)*184(mm)*47(mm) |
報警輸出 | 32路，開關量（有極性） |
輸出指示燈 | 32路，報警輸出指示燈 |
RS232接口 | 1路RS232接口，波特率從120～115200可設置 |
RS485接口 | 8路RS485接口，波特率從120～115200可獨立設置 |
以太網接口 | 1路10/100M自適應網絡接口 |
電源輸入 | AC220V |
功耗 | ≤10W |
工作溫度 | -40℃～+85℃ |
工作溫度 | 10%～90%無凝結 |

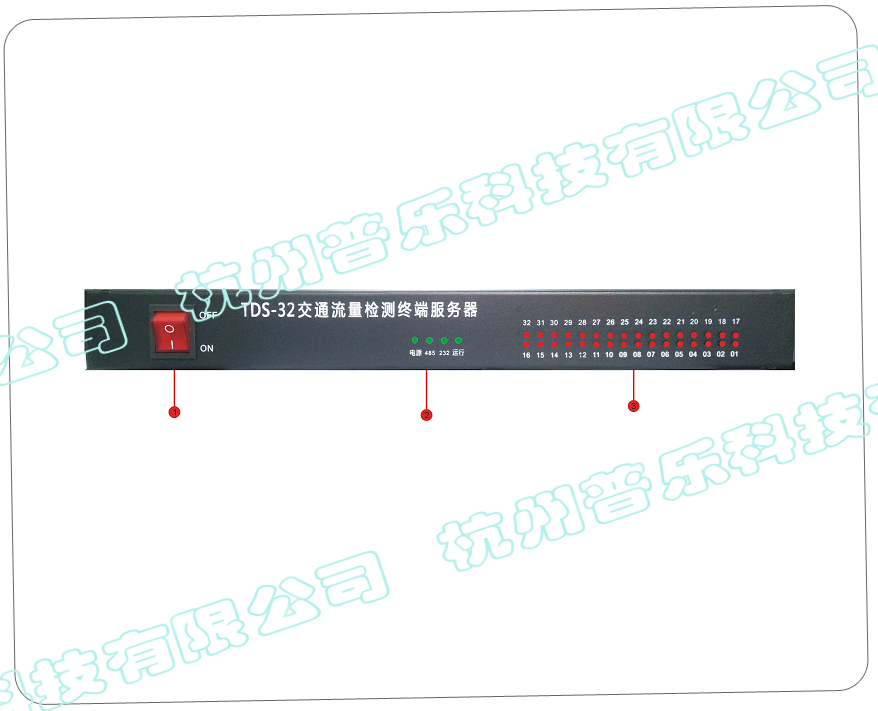

前面板說明：
序號 | 名稱 | 說明 |
1 | 電源開關 | |
2 | 功能指示燈 | 包括：電源指示燈、485通訊指示燈、232通訊指示燈、設備允許指示燈 |
3 | 開關量指示燈 | 每顆指示燈對應后面每組開關量，閉合對應指示燈亮。 |

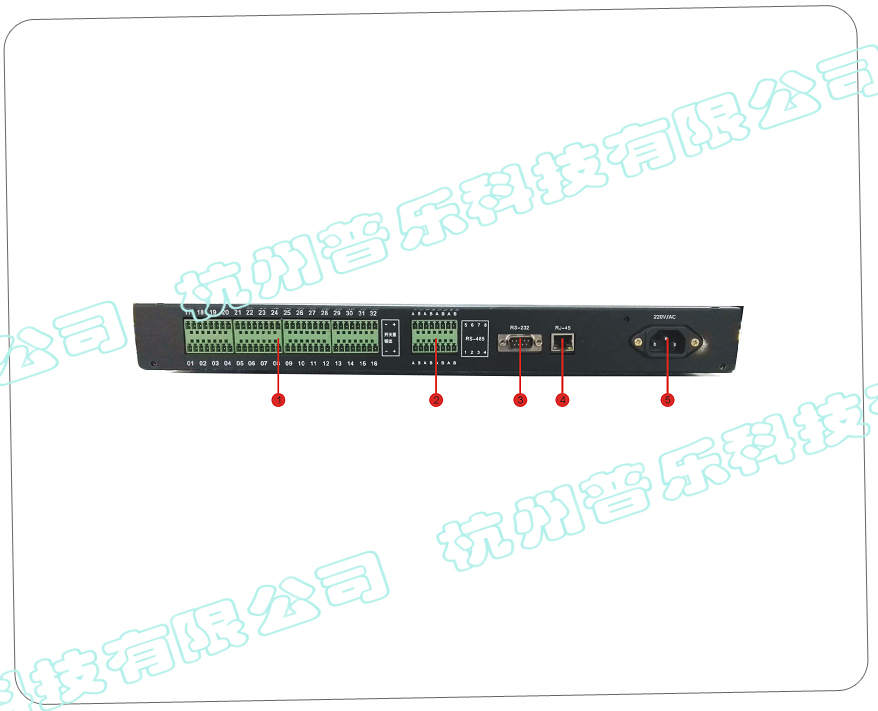

后面板說明：
序號 | 名稱 | 說明 |
1 | 32路開關量 | 每路開關量內部是單極性光耦，支持最大電流為50mA |
2 | 8路485通訊 | 8路485可接BRT讀卡頭，每路接一臺, |
3 | RS232 | 用作參數配置、讀取和流量信息上傳。 |
4 | RJ45接口 | 和CD9025相機通訊或者用作參數的配置、讀取 |
5 | AC220電源接口 | 給主機提供電源 |

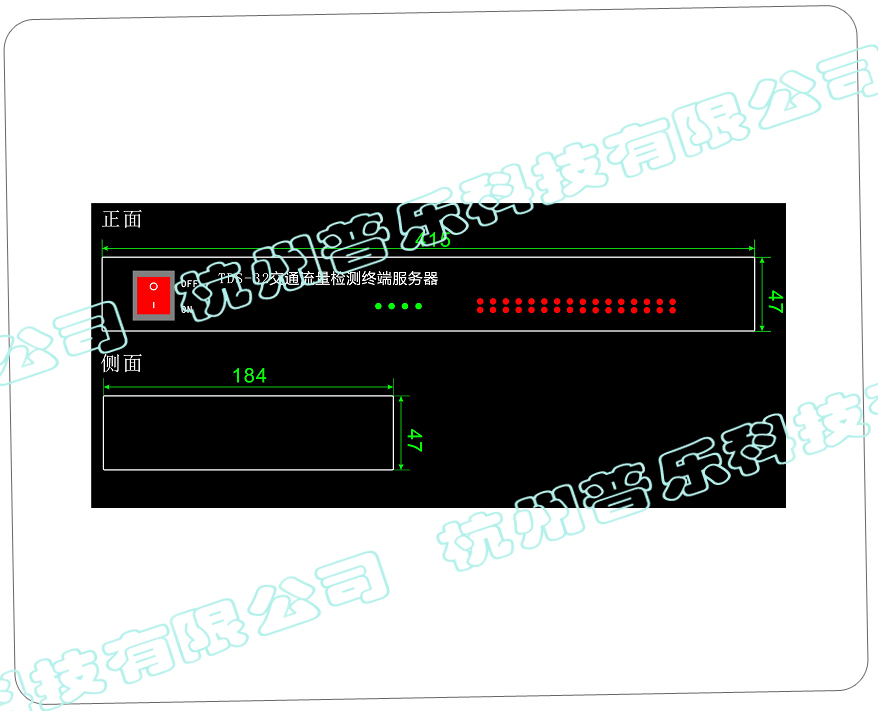

產品尺寸
