產品概述：
PLTLD-16紅燈信號檢測器支持 16 路信號燈的檢測能力，檢測數據通過 RS485 接口發送給上一級設備。該設備的數據檢測及通訊是由高性能ARM芯片來實現的，設備可長期穩定可靠工作。該設備的數據傳輸模式有查詢和主動上傳兩種
功能特性：
? 16路信號燈交流220V信號輸入接口
? 8路485輸出接口
? 1路PL-5通訊485接口
? 1路DC12V/1A輸出接口
? 6位撥碼開關，用來選擇設備地址、485波特率、數據上傳模式、協議模式
? 16路交通信號燈狀態指示燈
? 檢測通訊單元采用微控制器設計，安全可靠
? 信號燈信號輸入口采用壓電保護，光電隔離等防護措施
? 實時輸出交通燈狀態信號
技術參數：
型號 | PLTLD-16 |
信號燈交流220V信號檢測接口 | 16路 |
交通信號燈狀態指示燈 | 16路 |
RS485接口 | 1路RS485接口，固定4800波特率，支持PL-5 控制板通信協議 V3.02協議 |
RS485接口 | 8路RS485接口，波特率9600、19200、38400、115200（撥碼設置） |
電壓檢測范圍 | 電壓檢測范圍140VAC～270VAC，50Hz/60Hz |
DC12V/1A輸出 | 1路 |
電源輸入 | AC220V±20% |
功耗 | ≤5W |
工作溫度 | -40℃～+85℃ |
工作濕度 | 10%～90%無凝結 |
結構尺寸 | 416mm*185mm*47mm |

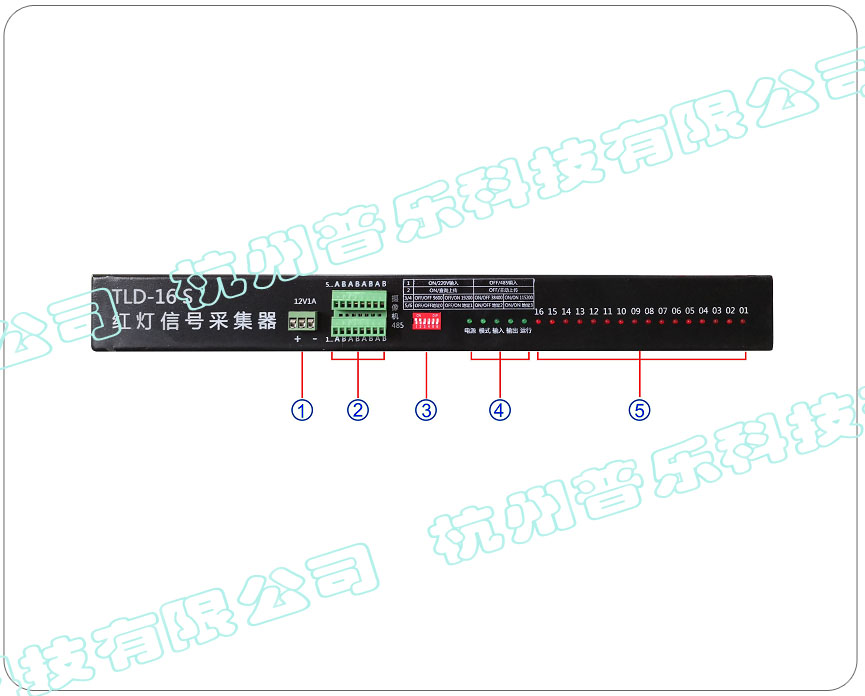

前面板及指示燈說明
? ①可供DC12V1A的電源
? ②RS485接口共6組，將檢測到的紅燈狀態數據通過 485 總線實時傳給工業相機
? ③撥碼開關，用來改變檢測方式、上傳模式、485的波特率、設備地址，詳細見撥碼介紹
? ④狀態指示燈，詳細見功能指示燈介紹
? ⑤16路紅燈信號指示燈，用來指示接入的紅燈信號，指示燈亮代表該路有紅燈信號

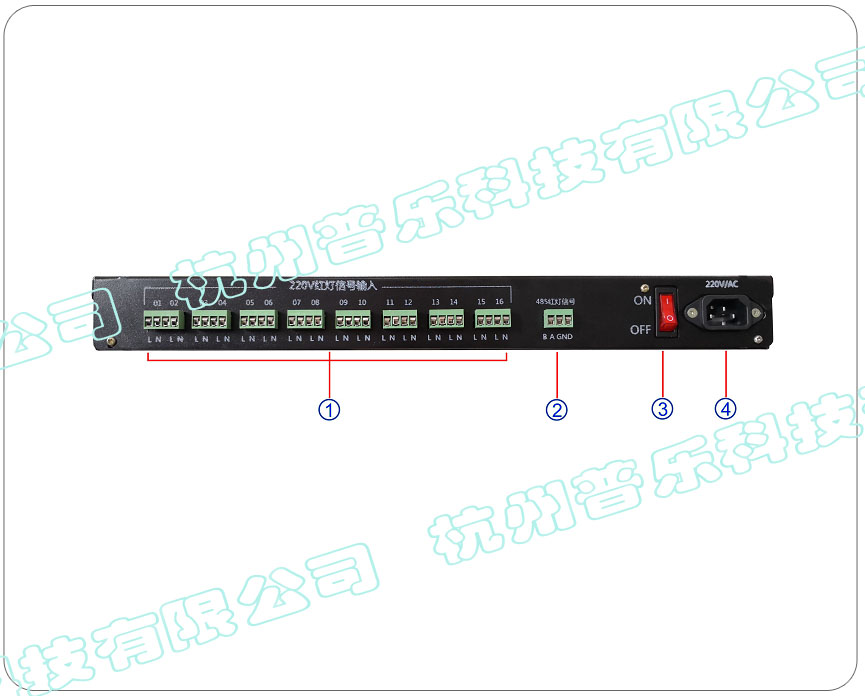

后面板接口說明
? ①16路紅燈信號輸入接口
? ②RS485接口，將檢測到的紅燈狀態數據通過 485 總線實時傳給工業相機
? ③設備電源開關，用來改變檢測方式、上傳模式、485的波特率、設備地址，詳細見撥碼介紹
? ④設備電源口
附件
撥碼介紹：
（一）撥碼1：協議撥碼，此位撥碼用來選擇是端口檢測紅燈信號或者PL-5通訊檢測紅燈信號。
（二）撥碼2：模式撥碼，此位撥碼用來選擇本檢測器是主動上傳數據包還是查詢上傳數據包給攝像機。
（三）撥碼3/4：波特率撥碼，此兩位撥碼用來設置本檢測器與攝像機485通訊的波特率。
（四）撥碼5/6：地址撥碼，此兩位撥碼用來設置本檢測器的地址。
撥碼功能表：
撥碼編號 | 功能 | ON(1) | OFF(0) |
協議 | （1）通訊檢測 | （0）端口檢測 | |
2 | 模式 | （1）主動上傳模式 | （0）查詢模式 |
3 | 波特率 | （00）9600 | （01）19200 |
4 | （10）38400 | （11）115200 | |
5 | （00）0 | （01）1 | |
6 | （10）2 | （11）3 |
注:撥碼默認從做到右為110011
